异形耐火砖扇形砖的尺寸设计
2022-06-20

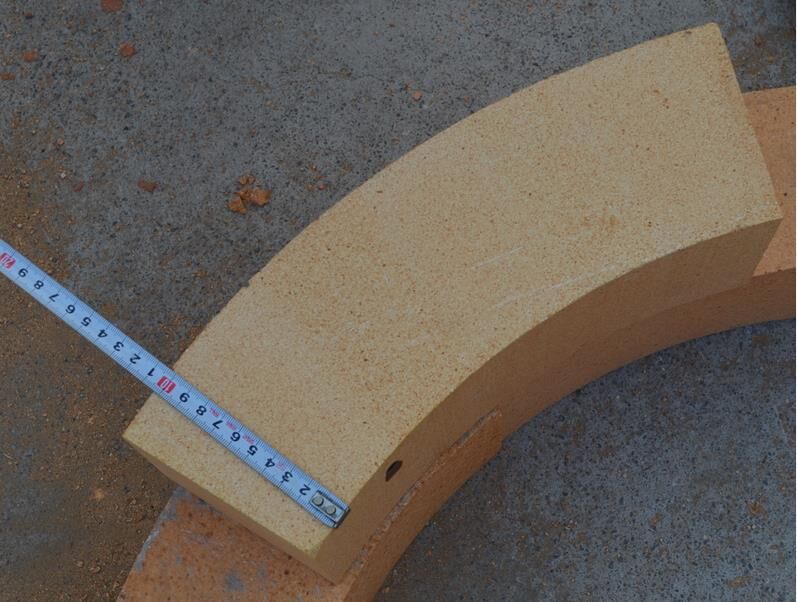

对异形耐火砖的定义,国外两边是一个面积相等的同心弧形,两头是面积相等的矩形砖块,称为大面扇形砖;两面是面积相等的扇形面积,两大面为面积不等同心弧,两端面为等面积的矩形异形砖,统称为侧扇形砖,国外称其为扇形砖,与此相比,小扇形砖面上的竖宽扇形砖、竖厚扇形砖、侧扇形砖则统称为辐射形砖。


按我国标准,将扇形砖面定义为同心圆环砖面分割成若干部分的每个部分,再定义扇形砖:有两个大面,侧面或端面为扇形砖面的楔形砖。在我国将扇形砖看作有扇形砖面(或扇形砖面代替梯形砖面)或大小端为对称同心圆弧形的楔形砖。因此,楔形砖的命名法完全适用于扇形砖。例如,国外称之为大面扇形砖,在我国对应于侧长楔形砖而称作侧长扇形砖,定义为大小端距离A设计在宽度上、大小端尺寸C/D设计在长度上的扇形砖或大面为扇形砖面的侧长楔形砖。


国外称之为侧面扇形砖,在我国对应于薄长楔形砖而称作薄长扇形砖,定义为大小端距离;A设计在厚度上、大小端尺寸C/D设计在长度上的扇形砖或侧面为扇形砖面的薄长楔形砖。此时,扇形砖不仅命名方法,而且其尺寸名称、大小符号、大小特性等都完全适合异形耐火砖扇形砖。国外标准所指回转窑用异型耐火砖扇形砖为侧长扇形砖。小扇形面的竖宽扇、竖厚扇形砖、侧厚扇形砖是窑身砖衬中较少使用的。
