水泥回转窑用耐火砖的种类繁多，耐火砖在回转窑煅烧生产中发挥着无可替代的作用。砌筑质量的高低严重影响回转窑使用寿命和成本投资及效益，新密耐火砖厂家崇瑞耐材小编为你介绍水泥回转窑用耐火砖砌筑内衬的标准，以供参考。

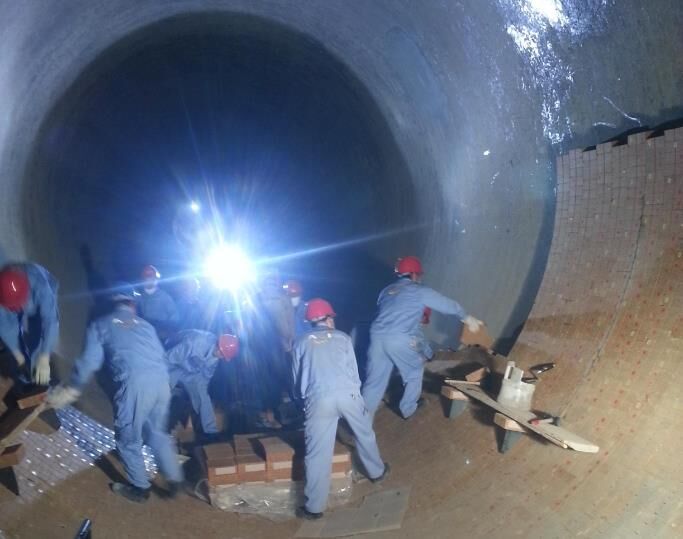

       一、耐火砖衬按砖缝大小及操作精细程度划分为四类。 其类别和砖缝大小分别为：I类≤0.5mm；II类≤1mm；III类≤2mm；IV类，≤3mm。 水泥回转窑系统耐火衬里用火泥砌筑时，其灰缝应在2mm以内。如设计未表明时，可按上述推荐等级进行砌筑，施工时应从严掌握。不动设备衬里的灰缝中火泥应饱满，且上下层内外层的砖缝应错开。

       二、调制砌砖用耐火泥浆应遵照以下原则。 （1） 砌砖前应对各种耐火泥进行预实验和预砌筑。确定不同泥浆的粘结时间、初凝时间、稠度及用水量。 （2）调制不同泥浆要用不同的器具，并及时清洗。 （3）调制不同质泥浆要用清洁水，水量要称量准确，调和要均匀，随调随用。已经调制好的水硬性和气硬性泥浆不得再加水使用，已经初凝的泥浆不得继续使用。 （4）调制磷酸盐结合泥浆时要保证规定的困料时间，随用随调，已经调制好的泥浆不得任意加水稀释。这种泥浆因具腐蚀性，不得与金属壳体直接接触。 （5）拱顶和圆筒衬里宜采用环峰砌筑，直墙和斜面宜采用错缝砌筑，砌筑时应力求砖缝平直，弧面圆滑，砌体密实。对于窑筒耐火衬里还必须确保砖环与窑筒可靠地同心，故应保证耐火砖砖面与窑筒体完全贴紧，砖间应是面接触且结合牢固。砌筑不动设备的砖砖衬时，火泥将饱满度要求达到95%以上，表面砖缝要用原浆勾缝，但要及时刮除砖衬表面多余的泥浆。 （6）砌砖时要使用木锤、橡皮锤或硬塑料锤等柔性工具，不得使用钢锤。

       三、砌筑耐火隔热衬里时应注意以下几点。 （1）错位：即在层与层，块与块之间的不平整。 （2）倾斜：即在水平方向上不平。 （3）灰缝不均：即灰缝宽度大小不一，可通过适当选砖来调整。 （4）爬坡：即在环向墙面表面上有规则地不平整的现象，应控制只错开1mm以内。 （5）离中：即在弧形砌体中砖环与壳体不同心。 （6）重逢：即上下层灰缝相叠合，两层间只允许有一条灰缝。 （7）通缝：即内外水平层灰缝想和，甚至露出金属壳体，是不允许的。 （8）张口：即在弧形砌体中灰缝内小外大。 （9）脱空：即灰浆在层间、砖间及壳体间不饱满，在不定设备的衬里中是不允许的。 （10）毛缝：即砖缝未勾抹，墙面不清洁。 （11）蛇形弯：即纵缝、环峰或水平缝不呈直线，而呈波浪形弯曲。 （12）砌体鼓包：属于设备变形而致，应在砌筑时修平设备有关表面。砌筑双层衬里时可用隔热层找平。 （13）混浆：错用了泥浆，是不允许的。

       四、其他部位耐火砖砌筑的标准 （1）砌筑不动设备的耐火隔热复合衬里，要分层分段砌筑，严禁混层混浆砌筑。 （2）耐火砖衬中的膨胀缝，必须按设计留设，不得遗漏。膨胀缝的宽度不宜出现负公差，缝内不得留有硬块杂物，并用耐火纤维将缝填满，要避免外满内空的现象。隔热层中一般可不设膨胀缝。 （3）重要部位和外形复杂部位的衬里应先进行与砌筑。对结构及其复杂且砖加工量太大的衬里可考虑改为浇注料衬里。 （4）砖衬中留设的外露金属件，包括托砖板、挡砖板等部位要用异形砖、浇注料或耐火纤维封闭起来，不得将其在使用中直接暴露在热窑气中。 （5）锚固砖是砌体的结构砖，要按设计规定来留设，不得遗漏。挂孔周围不得使用有裂纹的锚固砖。金属挂勾件要放平挂实。挂孔与挂钩不能卡死，所留间隙可用耐火纤维填实。 （6）砌砖封顶转、接头砖和弯道砖时，若用原砖不能满足风口要求时，要用切砖机对砖进行精加工，不得使用手工加工砖。 加工砖的尺寸：在回转窑及托砖板下的封顶砖应不小于原砖的70%：在平面的接头砖和弯道砖中，不得小于原砖的1/2，必须用原砖锁口，砖的工作面严禁加工。

       以上关于水泥窑耐火砖砌筑标准是由新密耐火砖厂家崇瑞耐材小编整理编辑，厂家直销各种标准耐火砖、来图订做异形耐火砖、高温窑炉用耐火浇注料。价格咨询热线：13213211710
