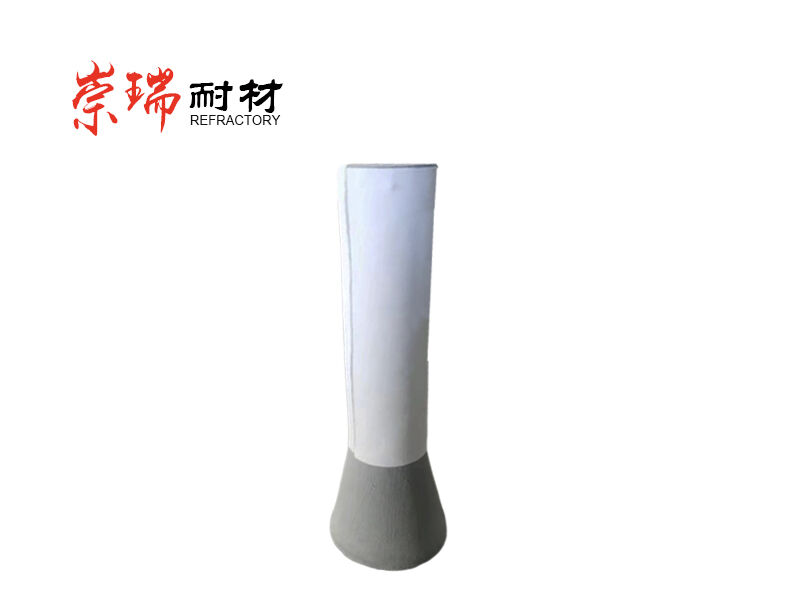

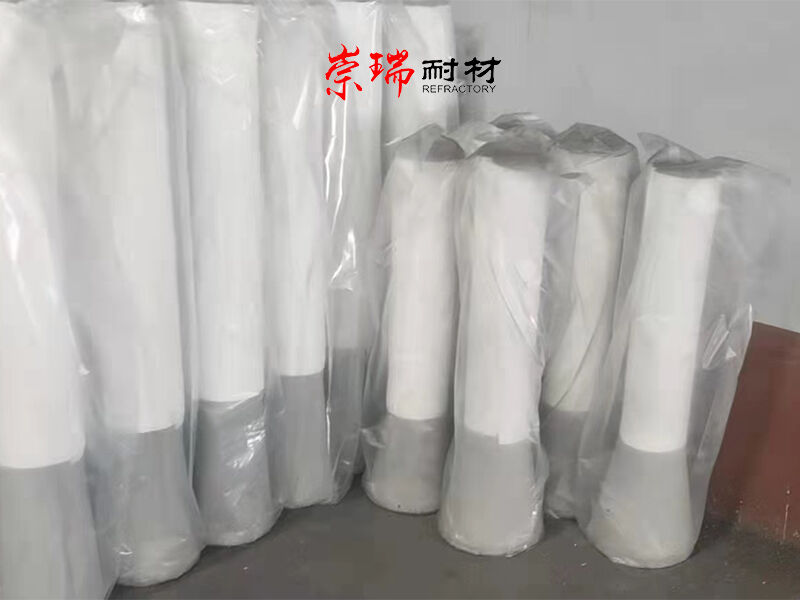

铝碳水口砖


铝碳砖又叫铝碳耐火砖,它是以刚玉(高级铝矾土、莫来石等)和石墨为主要原料制成的含碳质耐火材料,铝碳砖根据制作工艺分为烧成铝碳砖和不烧铝碳砖。


一、常见铝碳砖有哪些?


1、烧成微孔铝碳砖,主要用于风口区往上的炉腹、炉腰部位砌筑高炉内衬工作层。烧成微孔铝碳砖是指平均孔径不大于1µm,孔径小于1µm的孔容积占开口气孔总容积的百分率不小于70%的烧成铝碳砖。


烧成微孔铝碳砖特性:


(1)气孔率低,透气度低。


(2)耐压强度高,热导率高。


(3)抗渣、抗碱、抗侵蚀能力强。


(4)热震稳定性能好。


2、连铸中间包用铝碳质耐火材料,主要有上水口、下水口和塞棒,这些又叫异形铝碳砖。连铸水口及塞棒等是以刚玉和石墨为主要原料,加入少量的添加剂,采用酚醛树脂为结合剂,经混炼、成型、干燥后在无氧化烧成窑内烧成,烧成温度在1350℃,经加工后,喷涂防氧化涂料即可。


连铸中间包用铝碳质耐火材料特性:


(1)整体性好,使用安全。


(2)可通过塞棒向中间包水口吹氩,可更好净化钢水。


(3)强度高、耐钢水及熔渣侵蚀。


(4)耐磨、使用寿命长。


二、铝碳砖用途:可用于高炉、连铸中间包(长水口、浸入式水口、塞棒、上下水口砖等,滑板砖)、钢包、铁水罐、鱼雷罐等热工设备。


三、烧成铝碳砖的生产工艺:


在氧化铝质原料(刚玉、莫来石、铝矾土)中添加碳质原料,并添加硅粉、Sic粉等少量其他原料,然后以树脂或沥青为结合剂,经配料、混合、压制成型,在还原气氛中1300℃左右烧成。


四、制作铝碳砖有什么原料及结合剂?


对于不烧铝碳砖,常用的制作原料有:刚玉、莫来石、一级二级高铝矾土熟料、石墨、Sic和Si粉。常用结合剂有:树脂、焦油、沥青等。铝碳砖需根据使用用途来制作,不同用途不同功能的铝碳砖选用原料也不同。



项目理化指标
CRLT-1CRLT-2CRLT-3
Al₂O₃  % ≥656055
Fe₂O₃  % ≥1.51.51.5
C     % ≤11119
显气孔率 % ≤161718
体积密度 g/m³ ≥2.852.652.55
常温耐压强度 MPa ≥706050
0.2Mpa荷重开始软化温度,℃ ≥165016501600
热震稳定性,次100100100
导热系数,w/m·k ≥131313
抗碱性能,% ≤101015
透气度,mDa ≤0.522

相关产品
